V jaké vzdálenosti by měl být vodič umístěn na dřevěné stěně?

V jaké vzdálenosti by měl být vodič umístěn na dřevěné stěně?

V dnešní době mnoho společností vede vodiče přímo podél dřevěné stěny s přímým kontaktem drátu se stěnou. Žádné argumenty, že je to špatně, na ně nezaberou. Říkají: „Zdůvodněte, kde je to napsáno, v jakém dokumentu?“ A tvrdí, že při průchodu blesku nad 70 stupňů se vodič nezahřeje. Nemohu to dokázat; tvrzení na internetu, že by to mělo být alespoň 10 cm, nebyly ničím potvrzeny.

To může být užitečné:

• Jaký zákon upravuje platbu za elektřinu v SNT?
• Řekněte elektrikáři, v jakém pořadí to má udělat?
• Mezi jednotlivými stanovišti nedochází k žádnému poklesu od sloupu elektrického vedení. Je to legální?

Máte dotaz na zahradu? Zeptejte se našich odborníků a zkušených zahradníků.
Zeptejte se

Otázka je v následujících sekcích: otázky, elektřina, vzdálenosti, stěny, elektroinstalace
6 komentářů 1 děkuji za dotaz oblíbený 859 zobrazení
Sdílet odkaz
Kopírovat odkaz
Autor otázky:
Sergey Boldyrev Moskva 18. září 2023, 12:17
Poděkovat! Poděkoval jsi 2
Všechny odpovědi a komentáře (6)
18. září 2023, 13:52
O jakém dirigentovi mluvíme? Bleskosvod?
18. září 2023, 15:37

Milý Sergeji! Vítám vaši první publikaci na virtuálních stránkách pohostinného webu „7dacha“.
Doporučte svým odpůrcům prostudování „Návodu k montáži ochrany před bleskem budov. » konkrétně bod
3.2.2.4. Pokyny pro umístění vodičů dolů
Svody, které nejsou izolovány od chráněného objektu, se pokládají takto:
cesta:
pokud je stěna vyrobena z nehořlavého materiálu, mohou být svody upevněny
povrch stěny nebo průchod stěnou;
pokud je stěna vyrobena z hořlavého materiálu, mohou být svody upevněny
přímo na povrch stěny, takže teplota během proudění stoupá
bleskový proud nepředstavoval nebezpečí pro materiál stěny;
pokud je stěna z hořlavého materiálu a teplota svodů se zvyšuje
představuje pro něj nebezpečí, musí být svody umístěny tak, aby
vzdálenost mezi nimi a chráněným objektem vždy přesahovala 0,1 m.
Tento pokyn byl schválen vládou Ruské federace v roce 2003.

18. září 2023, 18:43

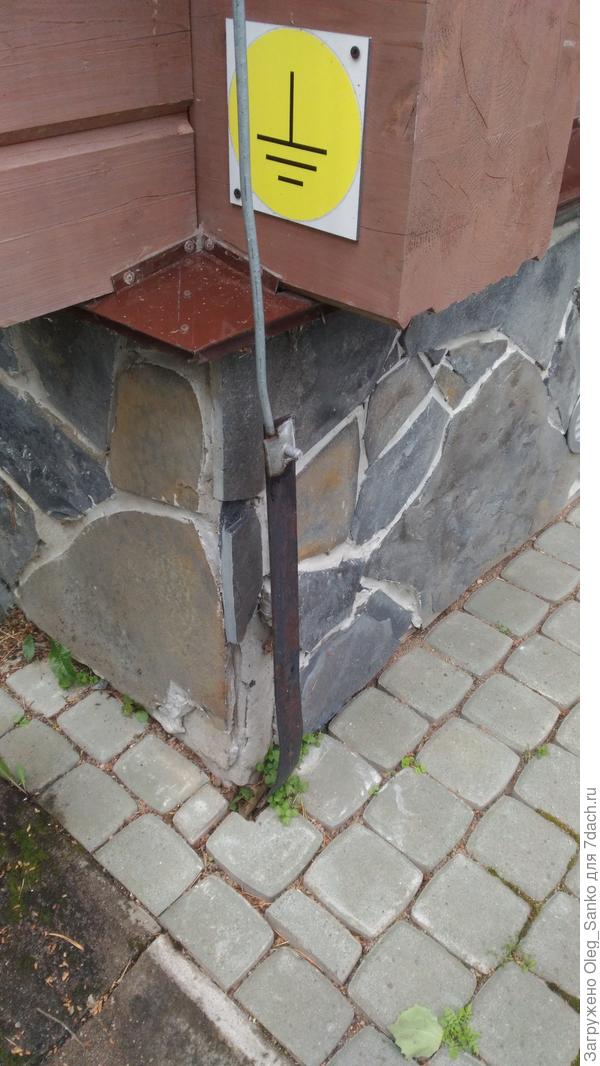

Dobrý večer všem! Speciálně pro Sergeje jsem ze vzdálených adresářů svého počítače „vytáhl“ fotografie hromosvodu, vyrobeného na elektricky izolovaných konzolách namontovaných na domě sestaveném z vrstveného dýhového řeziva o tloušťce 26 cm extrémně vysoce postavené sanatorium, kde se vše dělá „moudře“ .

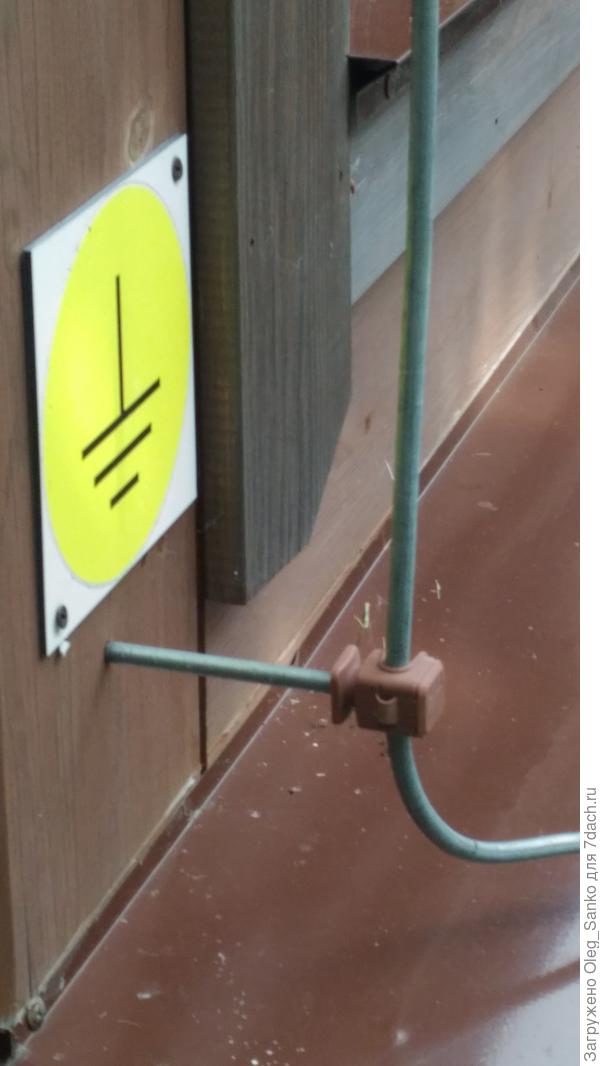

Upevnění hromosvodu

18. září 2023, 18:44
K dřevěným konstrukcím je pouhých 10 centimetrů
23. září 2023, 19:47

Existují vědci – teoretici, kteří tvrdí, že –
Mluvíme o 8mm ocelovém svodu.
Protože vodivost mědi je vyšší, měděný vodič o průměru 8 mm se nezahřeje nad 50-70 stupňů.

Jedna ze společností s velmi dobrou pověstí v této oblasti se domnívá, že existují některé věci, které nás nutí k výše uvedené teorii se obávat:
Například teplota ohřevu v přítomnosti kontaktního spojení dvou vodičů, podle téhož Dr. E. M. Bazelyan = 1300 gr.
Odkaz Výpočet vytápění byl proveden při okolní teplotě +25 stupňů C a např. teplota vytápění střechy může dosáhnout 83-85 stupňů C, tzn. zdá se, že základní návrhová teplota musí být jiná než 25 stupňů Podle pokynů SO 153-34.21.122-2003 (vyvinutých mimo jiné Dr. E.M. Bazelyanem): „3.2.2.4. Pokyny pro umístění vodičů dolů
Je žádoucí, aby svody byly rovnoměrně umístěny po obvodu chráněného objektu. Pokud je to možné, pokládají se v blízkosti rohů budov.
Svody neizolované od chráněného objektu se pokládají takto:
pokud je stěna vyrobena z nehořlavého materiálu, mohou být svody připevněny k povrchu stěny nebo procházet stěnou;
je-li stěna z nehořlavého materiálu, lze svody upevnit přímo na povrch stěny, takže zvýšení teploty při průtoku bleskového proudu nepředstavuje nebezpečí pro materiál stěny;
je-li stěna z hořlavého materiálu a nebezpečí pro ni představuje zvýšení teploty svodů, musí být svody umístěny tak, aby vzdálenost mezi nimi a chráněným objektem byla vždy větší než 0,1 m pro upevnění svodů mohou být v kontaktu se stěnou.“

Proč si protiřečí a hraje na jistotu (100 mm na povrch z hořlavého materiálu), když je teoreticky všechno tak dobré? Je třeba vzít v úvahu, že dřívější pokyny byly vyvinuty za podmínky, že svody byly spojeny svařováním (tj. bylo vyloučeno kontaktní spojení, které bylo nebezpečné kvůli zahřívání – viz odstavec 1), a nyní je kontaktní spojení přítomno téměř v každé zařízení ochrany před bleskem

V regulačních dokumentech jsou odkazy na odpovědnost projektanta za výběr bezpečného průřezu vodiče potvrzené výpočtem, tzn. soudruzi, kteří vyvinuli RD a CO, tak dali zodpovědnost na konstruktéry. A nakonec je tu koncept místa úderu blesku, špičkový proud blesku, doba trvání úderu blesku a skutečnost, že blesk může udeřit do stejného místa několikrát, což může způsobit lavinový efekt ohřevu. dirigent. Co když neexistuje hromosvod (nebo s ním svod nemá žádný kontakt), ale svod je pouze jeden, nikoli dva? A blesk udeřil přímo do svodu (teplota kanálu blesku může dosáhnout 30000 2 stupňů)! Nebo je na zdi kontaktní spojení 1 vodičů (viz bod 600)? Jaká bude teplota vodiče v tomto případě? Ten doktor technických věd Bazelyan E.M. mluví o tom? Nebo teorie nebere tyto případy v úvahu, protože porušují dobrou teorii? Na internetu je fotografie, kde bleskový proud vodičem způsobil takové zahřátí, že se podpěra držáku (hliník nebo jeho slitina, bod tání 660-XNUMX stupňů) částečně roztavila. Mimochodem, držitelem byl DEHN! V případech, kdy chytří instalatéři navrhnou instalaci svodu přímo na stěnu ze dřeva, nechejte je poskytnout výpočet ohřevu vodiče, podepsat, razítko, jméno, detaily a převzít finanční odpovědnost za následky instalace na Zákazník v případě požáru v objektu.

Podívejte se na pohled Rostekhnadzoru a ruského ministerstva pro mimořádné situace na instalaci na hořlavý podklad – odkazy na dopisy (odpovědi) v článku. Ani jeden příčetný člověk, který do stavby investoval miliony rublů, nezvýší riziko ztráty majetku kvůli šikovným montážníkům.

24. září 2023, 05:52

Milý Sergeji!
Vstávám ze židle a tleskám ti ve stoje.
Geniální, dobře zdůvodněné rady.
Upřímně vám děkujeme za výrazné zvýšení laťky pro rady v čistě technických otázkách.

Stavební předpisy a pravidla pro elektrické vedení v dřevěném domě

Veškeré stavební práce se řídí určitými pravidly, jejichž porušení není jen porušením některých norem, ale ohrožením budoucnosti stavby, včetně jejího možného zničení.

Úředníci přijali určitý počet zákonů, které by měly (v ideálním případě) upravit všechny nuance stavební činnosti.
Všechna přijatá pravidla jsou spojena společným názvem „stavební normy a pravidla (SNiP)“. A každý stavebník, architekt i projektant musí tato pravidla buď znát, nebo je neustále kontrolovat. Navíc se budou lišit v závislosti na účelu budovy. Pokud například u soukromého dřevěného domu mají požadavky na skryté elektrické rozvody poradní charakter a nikdo vám nezakáže provozovat vaši chalupu, kde jste si sami namotali dráty na půdě; pak ve veřejných zařízeních bude potvrzení o převzetí a dodání podepsáno inspektorem z Rostechnadzor a zde musí být vše navrženo, odsouhlaseno a instalováno odborníky

Podobné normy byly v platnosti během Sovětského svazu a v roce 2010 byly existující normy a pravidla uznány jako soubor pravidel.
SNiP samozřejmě také upravuje pravidla pro pokládku elektrických komunikací v obytných budovách. V každém domě, ať už se jedná o zděné stavby nebo dřevěné sruby. Pojďme se krátce zastavit u SNiP, které regulují instalaci elektrického vedení v dřevěném domě.

Požadavky na napájení domu, bez ohledu na to, jaké stavební materiály byly použity při jeho stavbě, jsou stanoveny v SNiP 31-02.
Podle těchto pravidel musí být elektrické vedení v budově ze dřeva (srub, rám, dřevěný dům) provedeno v souladu s požadavky Pravidel elektrické instalace (PUE). Dům je napájen ze síťového napětí 380/220 V. Preferovaný systém uzemnění je TN-CS. V dnešní době je velmi populární, protože zejména princip jeho fungování je poměrně jednoduchý a je založen na tom, že ke konečnému spotřebiteli jsou přivedeny dva samostatné vodiče – nulový pracovník, který je označen latinským písmenem N a ochranný, označený písmeny PE. Ten je připojen ke skříni elektrického zařízení a nulový je určen k přenosu elektřiny.

Návrhové zatížení určuje vlastník domu (tedy objednatel díla) a v zásadě zde neexistují žádná zvláštní omezení, s výjimkou těch, která stanoví místní úřady. Pokud existují omezení, pak je návrhové zatížení přijímáno ve dvou formách – 8,8 kW pro obytné budovy vybavené elektrickými kamny nebo 5,5 kW pro domy bez nich. Měli byste také věnovat pozornost oblasti domu. Pokud přesahuje 60 metrů čtverečních, pak by se zatížení mělo zvýšit o jedno procento za každý další metr čtvereční.

V zásadě je v obytných budovách možné položit elektrické vedení otevřené i skryté. V prvním případě je samozřejmě vše „na očích“, což znamená, že bez větších potíží zaznamenáte přehřívání kabelu nebo jiný problém. Ve druhém případě nebude možné problém rychle zaznamenat. Připomeňme si však, že tradičně problémovým místem v jakékoli elektroinstalaci není samotný kabel (bez ohledu na to, zda je položen otevřený nebo uzavřený), ale spojovací body různých prvků elektroinstalace, například spojovacích krabic.
Předpokládá se, že pokud položíte kabeláž do ocelové trubky, minimalizujete pravděpodobnost požáru. Ve skutečnosti k minimalizaci jeho výskytu stačí správně vybrat všechny prvky elektrické sítě, což může provést pouze osoba důkladně obeznámená se základy elektroinstalačních prací.

PUE předepisuje, že elektrické rozvody na hořlavých materiálech (a stěny dřevěného domu jsou hořlavé) musí být položeny v ocelové trubce, ale například SP 31-105-2002 – soubor pravidel pro stavbu rámových domů (také dřevěné, že?) stanoví, že stačí použít kabel, který nešíří oheň, a o dalších ochranných pláštích nemůže být řeč.
Zde se samozřejmě můžete rozhodnout „hrát na jistotu“ a přesto použít ocelovou trubku, ale takové rozhodnutí lze v zásadě nazvat nadbytečným. Přestože potrubí bude sloužit nejen k ochraně domu před ohněm, ale také k ochraně kabelu před negativními faktory, jako je neustále něco hlodat a hlodavci.

Je důležité eliminovat možnost požáru, pro který je třeba zvolit kabel správného průřezu, vybrat nejlepší elektrické stroje a tak dále. Elektrikář ví lépe, kde nešetřit.
Pro pokládku elektrického vedení v dřevěném domě není zvlnění vhodné. Faktem je, že zkratový oblouk propálí i ocelové zvlnění a o plastovém zvlnění v tomto případě vůbec nemůže být řeč.

V domě, kde se plánuje žít, se používají dráty s měděnými vodiči. Mohou být protaženy stavebními konstrukcemi bez potřeby jakýchkoli průchodek nebo trubek. Použít však můžete například již zmíněnou ocelovou trubku nebo speciální kovové průchozí objímky.
Místo, kde bude otvor vyvrtán, je vyznačeno v dřevěné stěně. Jeho průměr by měl být určen velikostí potrubí, ve kterém bude vodič umístěn. K naplnění potrubí můžete použít azbestovou šňůru, která se omotá kolem kabelu a na obou stranách se pevně zatlačí do potrubí. Kovové kanály musí být uzemněny.

Musíte použít dráty, jak jsme již uvedli, které nevedou spalování (označené indexem NG) a mají snížené emise kouře (označené indexem LS). Trasy by měly být instalovány v rozích, aby se zabránilo tvorbě kondenzace na krabicích.
Samostatně stojí za zmínku, že kabeláž nelze provádět prostřednictvím konstrukčních prvků, které jsou vystaveny nosnému zatížení.

Jaká jsou tedy základní pravidla pro elektroinstalaci v dřevěných domech? Je nutné vybrat správné prvky (hovoříme například o průřezu vodičů nebo parametrech ochrany). Na jističích nelze šetřit – čím jsou lepší (od známého výrobce, drahé), tím je pravděpodobnější, že vás v určitém okamžiku „zachrání“. Měděné a hliníkové dráty se nesmějí spojovat, v žádném případě nesmí být dovoleno vytváření tzv. „zákrutů“ nebo podomácku vyrobených spojů, zvláště pokud jsou montovány do stěn. V ideálním případě je potřeba minimalizovat počet propojovacích krabic nebo se jich úplně zbavit a raději plýtvat kabely.
A ještě něco – pokud nejste profesionální elektrikář, je lepší svěřit instalaci elektrického rozvodu doma někomu, kdo „sežral psa“. V žádném případě zde neušetříte, drtivá většina požárů ve všech typech budov vzniká od vadných elektrických rozvodů. Pokud nemusíte počítat se „psem“, musíte hledat nejpřijatelnější možnost, alespoň na úrovni „kočky“.
